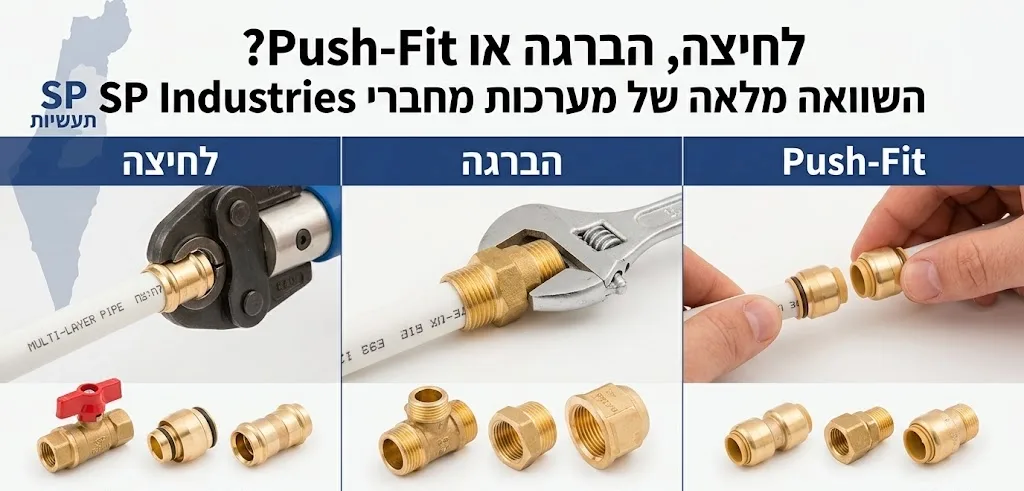

عند تخطيط نظام سباكة بأنابيب SP، إحدى أهم القرارات هي اختيار نظام الوصلات. تقدم SP Industries ثلاثة أنظمة مختلفة – الضغط، التلحيم وPush-Fit EF-SP – وكل واحدة تناسب ظروفاً واستخدامات مختلفة. من المهم معرفة: يُمنع دمج نظامين في نفس الشقة (باستثناء الوصلات المكشوفة مثل عداد المياه، المراكز والمدفأة).
ملخص سريع
- الضغط: الحل الأكثر شيوعاً، سريع وموثوق – يتطلب أداة ضغط مخصصة
- التلحيم: مناسب للوصلات المكشوفة والإصلاحات، لا حاجة لأدوات خاصة
- Push-Fit EF-SP: قابل للفك والاستخدام مرة أخرى، بدون أداة ضغط
- استخدام لمرة واحدة: وصلة مضغوطة لا يمكن ضغطها مرة أخرى
- قابل للفك: Push-Fit فقط
⚖️وصلات الضغط SP
✅Advantages
- •تركيب سريع – ضغطة واحدة وانتهى
- •موثوقية عالية – ختم EPDM مزدوج في الأقطار الكبيرة
- •رمز لوني حسب القطر: أبيض=16، أخضر=20، أسود=25، بني=32
- •مناسب للأقطار الكبيرة 40/50/63 م"م
- •ضمان 25 سنة
❌Limitations
- •يتطلب أداة ضغط مخصصة (يدوية أو كهربائية)
- •الوصلة المضغوطة لا يمكن ضغطها مرة أخرى – يجب استبدالها
- •يُمنع استخدام T في أرضيات الغرف الرطبة في التركيب المخفي
وصلات الضغط هي الحل الأكثر شيوعاً في إسرائيل للتركيب المخفي. تحمل قرصاً بلاستيكياً ملوناً حسب قطر الأنبوب، والألوان مطابقة لفكي الضغط – لتجنب أخطاء التعرف.
⚖️وصلات التلحيم SP
✅Advantages
- •لا حاجة لأداة ضغط
- •مناسب للوصلات المكشوفة والإصلاحات
- •يمكن استخدامه مع أنواع أنابيب مختلفة
- •خيوط BS قياسية – توافق واسع
❌Limitations
- •ممنوع في التركيب المخفي (أرضية، جدران) – باستثناء حالات محددة
- •يُمنع استخدام النيفل، البوشينغ، الموفقة في التركيب المخفي
- •لا يُستخدم مع الضغط في نفس الشقة
وصلات التلحيم مناسبة بشكل أساسي للوصلات المكشوفة – وصلة عداد المياه، المراكز، وصلة للمدفأة. في التركيب المخفي، تُسمح وصلات التلحيم فقط في نقاط محددة: حامل الصنبور المزدوج/الثلاثي، الموزعات، وصلة مباشرة للأونتربوتس.
⚖️ملحقات Push-Fit EF-SP
✅Advantages
- •بدون أداة ضغط – تركيب بسيط باليدين
- •قابل للفك والاستخدام مرة أخرى – توفير في التكاليف
- •مناسب للإصلاحات والاستبدالات
- •جيل جديد – أبسط وأذكى
❌Limitations
- •ممنوع سحب الأكمام قبل التركيب – يسبب تلفاً
- •للاستخدام مرة أخرى: يجب فحص الختمات والأسنان الحلزونية
- •للاستخدام مرة أخرى: يجب قطع 1.5 س"م من نهاية الأنبوب المستعمل
Push-Fit EF-SP يمثل جيلاً جديداً من الملحقات. 5 خطوات تركيب إلزامية: (1) قطع نظيف بمقص مناسب، (2) تشذيب بمشدد SP المخصص فقط، (3) ترطيب الختمات ونهاية الأنبوب بماء الصابون، (4) التأكد من رؤية الأنبوب في جميع فتحات التفتيش، (5) في القطر 32 – حلقة القفل مفتوحة كلياً قبل الإدخال.
مقارنة أسعار الوصلات الشائعة (كتالوج SP 2026)
| نوع الوصلة | المقاس | كود المنتج | السعر (شيكل) |
|---|---|---|---|
| ضغط – ثنائي الاتجاه | 16-16 | 780102 | 28.80 |
| ضغط – ثنائي الاتجاه | 20-20 | 780104 | 39.30 |
| ضغط – T | 16-16-16 | 780301 | 40.40 |
| ضغط – زاوية | 16-16 | 780201 | 28.40 |
| Push-Fit – ثنائي الاتجاه | 20-20 | 7881104 | 31.20 |
| Push-Fit – T | 16-16-16 | 7881301 | 34.80 |
| تلحيم – حشية+صمولة | 16-½" | 770042 | 20.30 |
| تلحيم – نيفل مزدوج | ½"-½" | 770051 | 11.70 |
أدوات الضغط – أدوات وأسعار
| المنتج | كود المنتج | السعر (شيكل) | ملاحظات |
|---|---|---|---|
| أداة ضغط يدوية حمراء (حتى 25 م"م) | 780953 | 1,400 | تشمل مجموعة فكوك 16 / 20 / 25 |
| أداة ضغط يدوية زرقاء احترافية (حتى 25 م"م) | 780952 | 2,982 | تشمل مجموعة فكوك 16 / 20 / 25 |
| أداة ضغط شحنية ميكرو KLAUKE | 780957 | 10,040 | تشمل بطارية وحقيبة |
| أداة ضغط كهربائية KLAUKE | 780958 | 9,380 | تشمل فكوك 16 / 20 / 25 / 32 |
| فك 40 م"م | 780946 | 1,545 | للأقطار الكبيرة |
| فك 50 م"م | 780947 | 1,698 | للأقطار الكبيرة |
| فك 63 م"م | 780948 | 1,763 | للأقطار الكبيرة |
ممنوع: عدم خلط أنظمة الوصلات
يُمنع تماماً دمج وصلات الضغط ووصلات التلحيم في نفس الشقة في التركيب المخفي. الاستثناءات الوحيدة: وصلات عداد المياه، المراكز، ووصلة المدفأة. استخدام ملحقات أخرى يُبطل ضمان المصنع لمدة 25 سنة.
📋كيفية تركيب ملحق Push-Fit EF-SP بشكل صحيح
قطع الأنبوب
قطع الأنبوب بمقص مناسب للأنابيب متعددة الطبقات فقط – للحصول على قطع نظيف ومستقيم عمودي على محور الأنبوب.
تشذيب نهاية الأنبوب
استخدام مشدد SP المناسب للقطر لإنشاء فازة داخلية وخارجية. ممنوع استخدام المثقب من الجيل القديم.
ترطيب بماء الصابون
بلّلوا الختمات (O-Rings) ونهاية الأنبوب بماء الصابون قبل الإدخال. (رذاذ ماء الصابون يُقدم في كل كرتونة ملحقات).
فحص الإدخال
تأكدوا أن نهاية الأنبوب مرئية في جميع فتحات التفتيش في نهاية الأكمام قبل إنهاء التركيب.
القفل (القطر 32 فقط)
في القطر 32 م"م: تأكدوا أن حلقة القفل مفتوحة كلياً قبل إدخال الأنبوب. بعد الإدخال – شدّوا بمفتاح مفتوح.
أسئلة شائعة حول وصلات SP
هل يمكن ضغط وصلة ضغط مرة أخرى إذا لم تُضغط بشكل صحيح؟
لا. الوصلة المضغوطة لا يمكن ضغطها مرة أخرى. في حال تسرب الوصلة – يجب استبدال الوصلة مع قطعة الأنبوب المتصلة بها.
ما هو المعيار للخيوط في SP؟
جميع وصلات SP (في جميع الأنظمة الثلاثة) تستخدم خيوط BS (British Standard Pipe) القياسية.
هل Push-Fit مناسب للتركيب المخفي؟
نعم. تعليمات التركيب المخفي مع ملحقات Push-Fit EF-SP مطابقة لتلك الخاصة بوصلات الضغط، وفقاً لتعليمات SP Industries.
ما لون قرص وصلة الضغط 25 م"م؟
أسود. أبيض=16 م"م، أخضر=20 م"م، أسود=25 م"م، بني=32 م"م.
الخلاصة
اختيار نظام الوصلات المناسب سيؤثر على سهولة التركيب، تكاليف المشروع، وخيارات الإصلاح في المستقبل. لمعظم التركيبات المخفية – الضغط هو الخيار الأكثر شيوعاً وموثوقية. للإصلاحات والوصلات المكشوفة – التلحيم مناسب تماماً. ولمن يريد مرونة قصوى بدون أدوات خاصة – Push-Fit EF-SP هو الحل الجديد.
